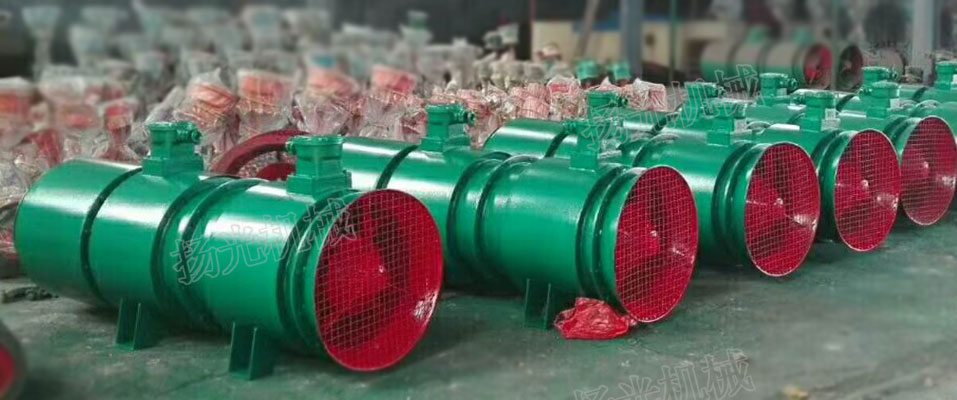

扬光机械特别推荐FBD系列矿用隔爆压入式轴流局部通风机

今日码报资料图片免费 www.eutcj.tw   一、FBD系列矿用隔爆压入式轴流局部通风机用途和使用范围

FBD系列矿用隔爆压入式轴流局部通风机主要用于矿井及其它工业部门输送瓦斯、煤尘及易燃气体的场所,可供煤矿、金属矿山、化学矿山及其它矿山的矿井掘进、建井、局部通风机和隧道长距离通风等。


  二、FBD系列矿用隔爆压入式轴流局部通风机

   1.该系列风机由集流器、一级风机、二级风机、电动机、消声器等部分组成,机体及结构件均采用钢板焊接而成,采用电动机与叶轮直联方式,传动可靠,整体结构简单紧凑,坚固耐用,使用安全,维修方便。
    2
.电动机为YBF系列矿用隔爆型三相异步电动机。
    3
.具有风压高、风量大、效率高、噪音小、送风距离远等特点。


   三、FBD系列矿用隔爆压入式轴流局部通风机工作原理:
    FBD系列矿用隔爆压入式轴流局部通风机由两组工作电机组成,两级叶轮相对旋转。一级叶轮顺时针旋转,二级叶轮为逆时针方向旋转,空气由集流器进入一级叶轮获得能量后直接进入二级叶轮,经增压后送出。二级叶轮的作用,除增加气流能量外,还兼备了其他类型轴流式通风中静导叶的功能,在获得导向整直圆周方向速度分量的同时,既理顺了气流的能量,同时也降低了噪音。


  四、 FBD系列矿用隔爆压入式轴流局部通风机主要特点:
   1
.高效率:FBD系列风机设计精良,工艺先进,其叶片采用三元流体设计,呈机翼扭曲型,风机高效工况区域面积大,使运行的风机永远处于高效的工作范围内。
   2
.低噪声:FBD系列风机采用对旋直联传动,与旧风机相比,减少了导叶装置,在增加了风机压力的同时又理顺了空气流动的方向,降低了空气摩擦声,机壳采用外包复式消声装置,整机运行噪音可控制在85分贝以下(比A声级在35分贝以下),具有超低噪声特性,对改变井下约束空间的噪声环境效果显著;
   3
.风压较平缓,喘振现象微小,在风压高、小流量区域同样运行稳定,在井下送风距离远,对复杂巷道适应性强。
   4
.为了提高叶片及机体耐腐蚀、抗磨损的能力,公司把热喷涂工艺技术应用到风机制造中,根据矿井内含腐蚀的元素,配制出20余种不同的材料,采用超音速电弧喷涂和高速火焰喷涂,对机壳及叶片进行热喷涂工艺处理,可使叶片不生锈、耐磨损、耐腐蚀,具有使用寿命长的特点;


  五、FBD系列矿用隔爆压入式轴流局部通风机规格及技术参数:

   FBD系列矿用隔爆压入式轴流局部通风机的装置性能曲线,是要根据国家标准颁布的GB/T12362000《通风机空气动力性能试验方法》的进气试验装置制作标准网管,测试,并按气体温度t=20,密度ρ1.2kg/m3,大气压ρ101325pa标准状态下绘制的性能曲线。


电机功率
kw

风量
m3/min

全压
Pa

最高全压效率
%

噪音
 dB
A

No 4.0/2×2.2

2×2.2

220-113

300-1800

80

≤25

No 4.5/2×5.5

2×5.5

242-157

311-3070

80

≤25

No 5.0/2×7.5

2×7.5

300-180

340-3500

80

≤25

No 5.6/2×11

2×11

400-200

680-4000

80

≤25

No 6.0/2×15

2×15

447-260

875-5030

80

≤25

No 6.0/2×18.5

2×18.5

500-250

1000-5500

80

≤25

No 6.0/2×22

2×22

550-250

1100-6000

80

≤25

No 6.3/2×30

2×30

630-260

1200-6650

80

≤25

No 6.7/2×37

2×37

420-750

1300-6900

80

≤25

No 7.5/2×45

2×45

820-500

1450-7000

80

≤25

No 8.0/2×55

2×55

980-600

1850-6600

80

≤25

No 8.0/2×75

2×75

1300-650

2000-8500

80

≤25

No 11.2/2×90

2×90

1800-1000

1500-6800

80

≤25

  六、 FBD系列矿用隔爆压入式轴流局部通风机安装及注意事项

   :
   1.
风机因振动轻微,所以FBD风机直接放置在水平平整的地面即可.
   2.
安装完毕后,试运行视察,分别启动一、二级风机试验转向,当风向与旋转标牌所示方向一致时,先启动一级正常运转后再启二级试行,注意是否有擦碰声、电流超载或剧烈振动等不正常现象,待运行情况良好后,可正式投入使用。


   七、 FBD系列矿用隔爆压入式轴流局部通风机运行和维护

 使
   风机经试运行情况良好无异常现象后,可开机正式运行,风机开机及运行过程中,扩散器出风口处不得站人,风机在运转过程中,如发现下列情况之一应紧急停车检查,待找出原因修复后方可使用。

1)风机或电机突然产生剧烈振动;故障原因可能为风机叶轮配重块脱落,叶轮产生不平衡所致,需重新配重;

2)电机温升或电流突然上升,并超过额定值。故障原因可能为电机负载加大,需现场检查分析原因;

以上情况,均需专业修理人员现场检查,分析原因并采取措施,非专业人员不得擅动。也可与生产厂家联系。



1FBD系列风机一般按水平安装设计,其使用寿命不少于4a,且第一次大修前的安全运转时间不应少于12000h;

2)风机每运行6个月检查风机各连接部件的螺栓螺母的坚固程度,叶片及其它部位是否有裂纹及开焊;

3)如需更换电机零部件需选项用同一电机厂产品。
